Стандардни кључ серије Б ЛХ-ФГГ/ЕГГ
Карактеристика ових серија конектора је систем кључева који омогућава већу густину контакта и спречава све грешке у поравнању. Различите алтернативе за кључеве спречавају нежељено укрштање иначе сличних конектора. Такође је могуће користити кримп контакте да бисте смањили време монтаже кабла. Ове серије конектора, укључују опсег од 0Б до 5Б, као и 00 вишеполни и 2Г (скраћена верзија серије 2Б), доступни су и неки модели отпорни на вакуум.
За апликације које захтевају брзо и сигурно Пусх-Пулл закључавање, ЈХ-ЕГГ серије Б обезбеђује флексибилан, користан, робустан и поуздан кружни вишеполни конектор.
Систем самозатварања омогућава спајање конектора једноставним гурањем утикача аксијално у утичницу.
Једном када је чврсто забрављена, веза се не може прекинути повлачењем кабла или било ког другог саставног дела осим спољне навлаке за отпуштање.
Чини га идеалним избором за процесе производње и тестирања полупроводника, тестирање и мерење, инструментацију, медицинске уређаје, истраживања и аудио/видео апликације.
ГЛАВНЕ КАРАКТЕРИСТИКЕ:
Конектори серије Б пружају следеће главне карактеристике:
– сигурност Пусх-Пулл самозатварајућег система – вишеполни типови 2 до 64 контакта
– контакти за лемљење, савијање или штампање (равне или коленасте) – велика густина паковања за уштеду простора
– Скрининг од 360 степени за потпуну ЕМЦ заштиту. – систем кључева («Г» стандард кључа)
– вишеструке кључне опције за избегавање унакрсног спајања сличних конектора за поравнање конектора
Одељак дела који приказује унутрашње компоненте
| НЕ. |
Фиксна утичница |
Прави утикач |
| 1. |
Спољашњи омотач |
Спољашњи омотач |
|
2. |
уземљива круна |
латцх слее |
| 3. |
Сигурносни прстен |
цолет нут |
|
4. |
шестоугаона навртка |
подељени носач уметка |
| 5. |
подлошка за закључавање |
изолатор |
| 6. |
изолатор |
мушки контакт |
| 7. |
женски контакт |
цолет |
Техничке карактеристике
Механички и климатски
Карактеристике Вредност Стандард
Endurance >5000 циклуса ИЕЦ 60512-5 тест 9а
Влажност до 95 процената на 60 степени Ц
Опсег температуре - 55 степен Ц, плус 250 степени Ц
Отпорност на вибрације 10-2000 Хз, 15 г ИЕЦ 60512-4 тест 6д
Отпорност на удар Отпорност на удар ИЕЦ 60512-4 тест 6ц
Испитивање корозије у сланом спреју > 144х ИЕЦ 60512-6 тест 11ф
Индекс заштите (упарен) ИП50 ИЕЦ 60529
Климатска категорија 55/175/21 ИЕЦ 60068-1
Елецтрицал
Карактеристике Вредност Стандард
Заштита at 10 MHz >75 дБ ИЕЦ 60169-1-3
efficiency at 1 GHz >40 дБ ИЕЦ 60169-1-3
Различити тестови су спроведени са паровима конектора ЈХ-ФГГ и ЈХ-ЕГГ, са хромираном месинганом шкољком и ПЕЕК изолатором.

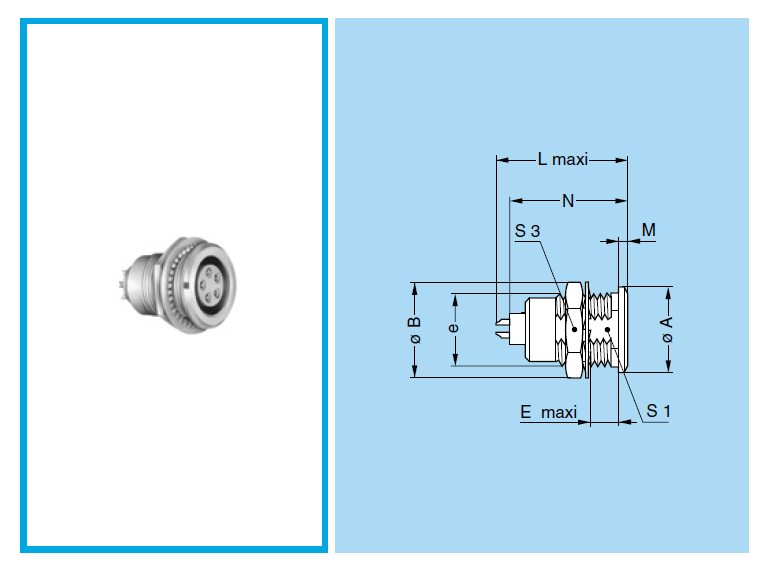

ЈХ-ЕГГ Б серије Женска фиксна утичница
ЈХ-ЕГГ Фиксна утичница, причвршћивање матица, кључ (Г) или кључеви (А…М и Р)
| Референце | Димензије (мм) | |||||||||
| Модел | Сериес | A | B | e | E | L | M | N | S1 | S3 |
| ЈХ-ЕГГ | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| ЈХ-ЕГГ | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| ЈХ-ЕГГ | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| ЈХ-ЕГГ | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| ЈХ-ЕГГ | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| ЈХ-ЕГГ | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| ЈХ-ЕГГ | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Детаљи

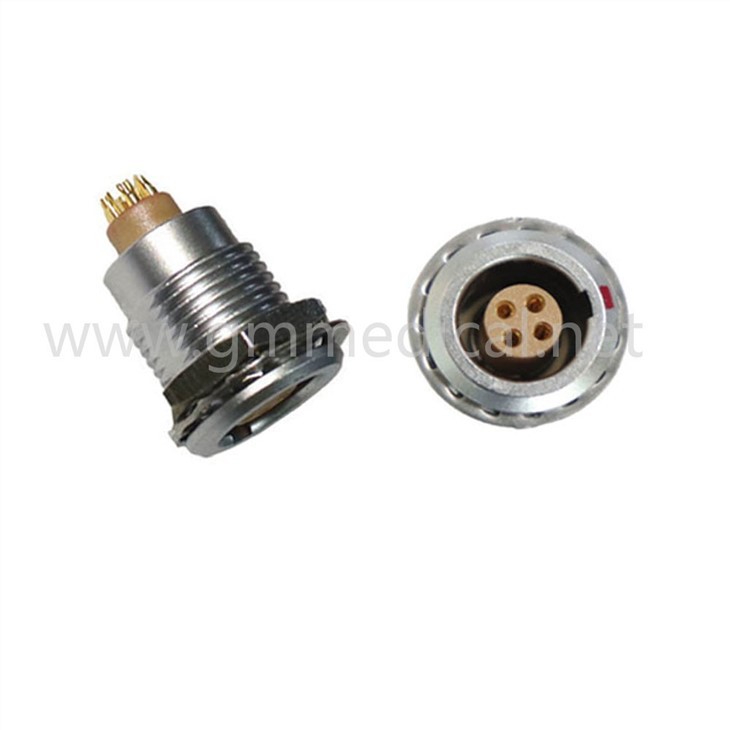

Назив производа: Пусх Пулл Самозакључујући вишеполни конектор Фиксна утичница
Порекло: Кина Назив робне марке: Греатмаде Тип: кружно повлачење
Окружење: Унутрашњи Пол: Женски / Мушки Површински третман: Бисерни хром
Пин: 2 до 16 пин ИП степен: ИП50 Тип контакта: лемљење
Контактни третмани: позлаћено злато. Издржљивост: преко 5000 пута пусх-пулл Материјал кућишта: хромирани месинг
Материјал изолатора: ППС Примена: Аутомобилска индустрија / Комуникација / Индустрија / ЛЕД екран
Паковање
1 ПЦС конектор у ПЕ врећици
50-100 ПЦС конектори у малој кутији/цртаћу
- Лука: Шенжен, Кина
- Време реализације:
-
Количина (комада) 1 - 200 201 - 500 >500 Време испоруке (дани) 5 7 Да се преговара
ФАК
П1: Како функционише пусх пулл конектор?
Пусх-пулл конектори успешно спречавају случајно искључивање помоћу снажног механизма са самозабрављивањем који омогућава спајање конектора гурањем утикача у утичницу. Међутим, веза се не може прекинути само повлачењем.
П2: Можете ли произвести прилагођене поруџбине производа? ОЕМ или ОДМ наруџбе?
Наравно. Са ОЕМ и ОДМ производним искуством, у могућности смо да вам пружимо решења за прилагођене конекторе на једном месту.
П3: Да ли пружате бесплатан узорак?
Не, и морате платити накнаду за доставу.
П4: Како транспортујете робу?
Као што је наша велика потражња, то се може обавити ваздушним/морским превозом/експресном доставом (ДХЛ/УПС/ФЕДЕКС, нпр.).
